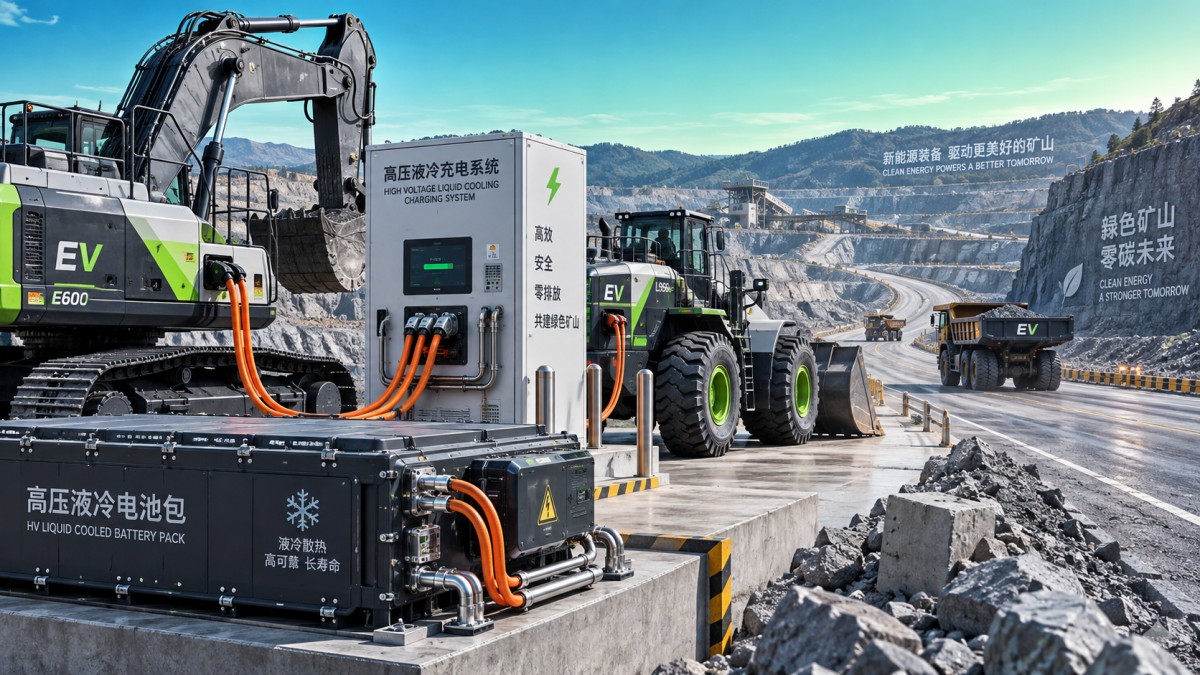

Требования к аккумуляторным блокам для экскаваторов, погрузчиков и карьерных самосвалов
Требования к аккумуляторным батареям для экскаваторов, погрузчиков и карьерных самосвалов
Электрификация внедорожной техники — это не просто замена дизельного двигателя электромотором и установка самой большой доступной батареи. Экскаваторы, колесные погрузчики и карьерные самосвалы предъявляют совершенно разные требования к энергетической системе, однако все они работают в условиях, где простои, перегрев, ударные повреждения и ограниченный доступ к зарядке могут быстро поставить проект под угрозу. Поэтому подходящий аккумуляторный блок для экскаваторов, погрузчиков и карьерных самосвалов должен проектироваться с учетом рабочего цикла, архитектуры машины, плана энергоснабжения объекта и стратегии безопасности, а не выбираться только по номинальной емкости.
Для владельцев парков и производителей оборудования ключевой вопрос носит практический характер: может ли батарея обеспечивать необходимую мощность в течение всей смены, заряжаться в доступное рабочее окно, сохранять стабильность в тяжелых условиях и служить достаточно долго, чтобы экономика жизненного цикла была обоснованной? Для обоснованного ответа необходимо смотреть шире, чем на кВт·ч, и рассматривать напряжение, характер разряда, охлаждение, защиту корпуса, интеграцию систем управления, ремонтопригодность и управление рисками возгорания как единую систему.
Начните с фактического рабочего цикла машины
Первым исходным параметром для проектирования должно быть измеренное поведение машины, а не предполагаемое суточное энергопотребление. Экскаваторы часто сочетают резкие пиковые нагрузки гидравлической системы с периодами меньшего спроса при перемещении или ожидании грузовиков. Погрузчик может многократно выполнять короткие интенсивные циклы погрузки, предоставляя значительные возможности для рекуперации энергии при замедлении. Карьерные самосвалы могут испытывать продолжительную тяговую нагрузку на подъемных участках дороги, за которой следует потенциально значительная рекуперация на спусках. Эти режимы определяют как потребление энергии, так и требуемую непрерывную и пиковую мощность батареи.
Батарея, рассчитанная только на среднее потребление, может выглядеть достаточной в таблице, но достигать пределов по напряжению при тяжелых земляных работах, разгоне с полным ковшом, движении в подъем или запуске в холодную погоду. Напротив, чрезмерно крупный блок увеличивает массу, занимает ценное монтажное пространство и повышает капитальные затраты. Цель состоит в том, чтобы полезная энергия соответствовала определенному рабочему окну с разумным резервом, а архитектура ячеек и батарейного блока могла безопасно выдерживать ожидаемые максимальные токовые нагрузки.
До окончательного выбора батарейного блока проектные группы должны определить как минимум следующее:
- Часы активной работы, время простоя, перерывы и смены рабочих смен.
- Пиковые нагрузки гидравлической системы, тягового привода и вспомогательных систем в наихудших нормальных условиях.
- Полезную нагрузку, плотность материала, расстояние перевозки, уклоны и сопротивление качению для транспортного оборудования.
- Температуру окружающей среды, воздействие солнечного излучения, пыли, воды и высоту над уровнем моря.
- Окна для зарядки, доступную мощность сети и реальность применения подзарядки в процессе работы.
- Требуемую доступность машины, когда батарейный блок находится на обслуживании или замене.
Этот анализ часто показывает, что двум машинам с одинаковой эксплуатационной массой требуются совершенно разные конфигурации батарей. Он также предотвращает распространенную ошибку при закупках: сравнение батарейных блоков исключительно по номинальной энергии без учета совместимости по напряжению и способности отдавать мощность.
Емкость должна быть полезной в реальных условиях, а не только номинальной на бумаге
Номинальная емкость является отправной точкой для планирования запаса хода, но не отражает весь энергетический бюджет. Полезная часть емкости блока зависит от допустимого диапазона уровня заряда, температуры, профиля нагрузки, допуска на старение батареи и стратегии управления машиной. Парк, который регулярно разряжает батареи до очень низкого уровня заряда, может получить кратковременное увеличение времени работы, но также оставляет минимальный резерв на непредвиденно длительный цикл, очередь на зарядку или снижение доступной энергии при сложной погоде.
Для оборудования с высокой интенсивностью использования обычно лучше определять потребность в энергии по наиболее сложному повторяемому производственному дню, а затем проверять, способны ли периоды зарядки и ожидания восстановить достаточный запас энергии без нарушения диспетчеризации. Горнодобывающим применениям следует уделять особое внимание, поскольку изменение маршрута, мокрая дорога, изменение полезной нагрузки или более длительный подъем могут существенно изменить расход энергии. Та же логика применима к погрузчикам, работающим на складах материалов, где состояние грунта и коэффициенты заполнения ковша меняются в течение дня.
Напряжение не менее важно. Высоковольтные системы могут снижать ток при заданном уровне мощности, что помогает уменьшить сечение проводников и резистивные потери. Однако инвертор машины, преобразователи DC/DC, зарядное оборудование, контакторы, изоляция и процедуры технического обслуживания должны быть рассчитаны на данный диапазон напряжения. Рабочий диапазон батарейного блока, а не только номинальное напряжение, должен соответствовать всей электрической системе.
Мощность, рекуперация и зарядка должны рассматриваться совместно
Внедорожные машины редко потребляют мощность с постоянной интенсивностью. Гидравлические функции могут создавать кратковременные интенсивные пики потребления; тяжелые грузовики могут длительное время поддерживать высокую тяговую нагрузку на подъемах; а рекуперативное торможение может возвращать значительную мощность в батарею при замедлении или движении под уклон. Подходящий батарейный блок должен принимать и отдавать эти токи в пределах своих тепловых и электрических ограничений.
Рекуперированная энергия ценна, но ее не следует считать гарантированным запасом хода. Объем энергии, который может быть возвращен, зависит от профиля маршрута, полезной нагрузки, температуры батареи, текущего уровня заряда и ограничений системы управления. Батарея, почти полностью заряженная, может не принять всю доступную рекуперативную мощность. На нисходящем горном маршруте это является не только вопросом эффективности; это влияет на управление тормозной энергией и поведение машины. Батарея, инвертор и стратегия торможения должны рассматриваться как согласованная конструкция.
Выбор зарядного оборудования определяется эксплуатацией, а не предпочтением самого быстрого зарядного устройства. Высокая мощность зарядки может сократить время оборота, но также влияет на инфраструктуру электросети, отвод тепла, требования к разъемам, обращение с кабелями и срок службы батареи. Стандартная скорость зарядки может быть уместна там, где у машин предусмотрены плановые перерывы или ночные периоды стоянки. При непрерывной работе более практичными могут быть подзарядка в процессе работы, сменные батарейные блоки или больший установленный энергетический резерв. Каждый вариант изменяет компоновку машины и рабочий процесс на объекте.
Тепловое управление является требованием к производительности
Строительные и горнодобывающие батарейные блоки подвергаются воздействию тепла от высоких токов, внешней погоды, гидравлических систем, электродвигателей и зарядки. Они также сталкиваются с холодным запуском, который может ограничивать прием зарядного тока и изменять доступную мощность. Поэтому тепловое управление не является вспомогательной функцией. Оно определяет, сможет ли электрическая машина поддерживать предсказуемую производительность в течение рабочего дня.
Жидкостное охлаждение часто рассматривается для промышленных батарейных блоков высокой энергоемкости и мощности, поскольку в компактных установках на машинах оно может обеспечивать более контролируемый теплообмен, чем полностью воздушное охлаждение. Тем не менее конструкция должна оцениваться как полноценный контур охлаждения: прокладка магистралей охлаждающей жидкости, надежность насоса, доступ для обслуживания, обнаружение утечек при необходимости, логика управления и поведение при неисправности. Надежная тепловая система должна обеспечивать равномерность температуры между ячейками, а не только управлять средней температурой батарейного блока. Значительные дисбалансы могут ускорять неравномерное старение и снижать надежность оценки уровня заряда.
Заявления о температурных характеристиках также следует внимательно изучать. Диапазон рабочей температуры окружающей среды не означает одинаковую доступную мощность, скорость зарядки или ожидаемый срок службы в каждой точке этого диапазона. Лицам, принимающим решения, следует просить поставщиков разъяснить ожидаемое снижение характеристик и условия, использованные для определения рабочих пределов.
Корпус должен выдерживать условия рабочей площадки
Элементы батареи могут быть наиболее заметной частью программы электрификации, но именно механическая интеграция часто определяет, выдержит ли блок реальную эксплуатацию. Экскаваторы и погрузчики передают удары и вибрации через свои конструкции. Карьерные самосвалы работают в условиях пыли, грязи, водяных брызг, повторяющихся ударов и иногда агрессивных сред. Корпус, система крепления, высоковольтные разъемы, прокладка жгутов, фитинги охлаждения и сервисные интерфейсы должны оцениваться с учетом фактического места установки на машине.
Степени защиты от проникновения предоставляют полезную информацию, однако их не следует понимать как универсальную гарантию. Рейтинг IP относится к конкретным условиям испытаний; сам по себе он не отвечает на вопрос, защищено ли место установки батарейного блока от ударов камней, мойки под высоким давлением, скопления грязи или длительной вибрации. Парк должен заранее определить методы очистки, ожидаемое воздействие воды и вероятные опасности ударных повреждений, особенно для блоков, установленных под днищем или сбоку.
Масса и центр тяжести также имеют значение. Большой батарейный блок может увеличить время работы, но способен повлиять на нагрузки на оси, устойчивость, характеристики подъема, дорожный просвет и процедуры обслуживания. Инженерное решение заключается не просто в том, чтобы «установить самый большой блок». Оно состоит в размещении накопителя энергии так, чтобы машина оставалась безопасной, доступной для обслуживания и сбалансированной при предусмотренных условиях нагрузки.
Безопасность зависит от многоуровневого обнаружения и управления
Для высоковольтного внедорожного оборудования безопасность должна охватывать нормальную работу, нештатные условия, реагирование на столкновения, зарядку, изоляцию при обслуживании и снижение рисков возгорания. Система управления батареей контролирует напряжения ячеек, температуру, ток и другие рабочие сигналы. Она должна четко взаимодействовать с системами управления машиной, чтобы неисправности можно было выявлять, регистрировать и обрабатывать в определенной последовательности, а не допускать необъяснимую потерю мощности в полевых условиях.
Пассивная балансировка может поддерживать согласованность напряжений ячеек с течением времени, но балансировка является лишь одной частью управления батареей. При закупочной оценке следует изучить мониторинг изоляции, логику работы контакторов, поведение предварительного заряда, интерфейсы аварийного отключения, отчеты о неисправностях и протоколы связи. CAN обычно важен для интеграции с машиной, тогда как LAN или RS485 могут поддерживать определенные диагностические или системные интерфейсы. Подходящая конфигурация зависит от архитектуры OEM и модели обслуживания.
Противопожарная защита должна оцениваться как многоуровневая реакция, а не как отдельный компонент. Внутреннее обнаружение, меры пожаротушения на уровне кластеров, внешний доступ для пожаротушения, тепловые барьеры, аварийные процедуры и обучение операторов охватывают разные аспекты риска. Местные нормы, правила объекта, ожидания страховщиков и требования на уровне машины могут влиять на окончательную конструкцию. Эти элементы требуют подтверждения для конкретного проекта, а не общих предположений.
Практический ориентир для промышленной интеграции
Одним из примеров параметров, которые следует изучать при оценке промышленной батареи, является ENNP-BES-418. Этот блок обеспечивает номинальную емкость 418 кВт·ч при номинальном напряжении 1331.2 В и рабочем диапазоне напряжения от 1040 В до 1518.4 В. Химический состав ячеек LFP-314, жидкостное охлаждение, подход к управлению батареей с пассивной балансировкой и степень защиты IP55 иллюстрируют, как энергия, охлаждение, управление и защита корпуса объединяются в одной архитектуре батарейного блока.
Конфигурация 418kWh предназначена для промышленного применения и имеет габариты 1450 mm × 1450 mm × 2600 mm при заявленной массе 4 tonnes. Эти физические параметры столь же важны, как и электрические характеристики, при оценке возможности установки на машину. Заявленный диапазон рабочей температуры составляет от -20°C до 60°C, рабочая высота — до 2,000 m, а рекомендуемый диапазон использования уровня заряда — от 5% до 100%. Заявленный ресурс ячеек составляет не менее 6,000 циклов при 25°C, глубине разряда 95% и остаточной емкости 80% в конце срока службы; фактические результаты жизненного цикла по-прежнему будут зависеть от тепловых условий применения, профиля зарядки и дисциплины технического обслуживания.
EN New Power Technology (Shandong) Co., Ltd., основанная в 2020 году как дочерняя компания листинговой компании, занимается системами питания на новой энергии для внедорожной техники, а также решениями для накопления энергии интеллектуальных сетей. Для программ по производству техники ценность интегрированной организации, объединяющей R&D, производство и продажи, заключается не только в поставке компонентов. Она состоит в возможности обсудить электрические интерфейсы, компоновку батарейного блока, тепловые условия, требования к связи, стабильность производства и ожидания в отношении полевого обслуживания до начала серийного внедрения машины.
Оценивайте батарею как часть эксплуатационной системы
Наиболее надежные решения по электрификации принимаются, когда на раннем этапе участвуют специалисты по проектированию машин, эксплуатации шахты или объекта, электрической инфраструктуре, техническому обслуживанию и безопасности. Технически способный батарейный блок все равно может не обеспечить успешное внедрение в эксплуатации, если план зарядки создает очереди, обслуживающий персонал не имеет процедур изоляции или блок невозможно снять без чрезмерного простоя машины.
Перед выбором конфигурации необходимо проверить данные рабочего цикла машины, потребность в мощности в наихудшем случае, фактическое монтажное пространство, схему охлаждения, интерфейс зарядного устройства, воздействие окружающей среды и процесс реагирования на неисправности. Для парков, переходящих с дизельной техники, также разумно смоделировать исключительный день: задержанную смену, более низкую зимнюю температуру, более длинный маршрут перевозки или временную недоступность зарядного устройства. Именно эти условия, а не только номинальные характеристики, показывают, действительно ли аккумуляторный блок для экскаваторов, погрузчиков и карьерных самосвалов готов к ожидаемой от него работе.
